As dit kom by die gebruik van 'n draadinstrument, is dit van uiterste belang om konsentrisiteit te verseker. As 'n verskaffer van draadgereedskap het ek eerstehands gesien hoe die impak wat die regte konsentrisiteit op die gehalte van draadonderdele kan hê, kan hê. In hierdie blog deel ek 'n paar sleutelstrategieë en beste praktyke om u te help om optimale konsentrisiteit te bereik wanneer ons ons draadgereedskap gebruik, soos dieSer Sel eksterne draaddraaie -houershouers,CTTR Interne THRAYDING Draai -gereedskaphouers, enCer Interne Threading Turning Toolhouers.
Begrip van konsentrisiteit in die draad
Konsentrisiteit verwys na die belyning van die as van die draadgat of as met die as van die werktuig wat gebruik word om die draad te skep. As die werktuig en die werkstuk perfek konsentries is, sal die gevolglike drade reguit, eenvormig wees en 'n konstante toonhoogte en deursnee hê. Aan die ander kant kan swak konsentrisiteit tot 'n verskeidenheid probleme lei, insluitend:
- Draad verkeerde belyning: Die drade is moontlik nie reguit nie, wat probleme met paringsonderdele kan veroorsaak en die totale sterkte van die draadverbinding kan verminder.
- Inkonsekwente toonhoogte en deursnee: Nie - konsentriese draad kan lei tot variasies in die toonhoogte en deursnee van die drade, wat lei tot swak pas en funksie.
- Werktuigdrag: Ongelyke snymagte as gevolg van 'n gebrek aan konsentrisiteit, kan voortydige slytasie op die draadinstrument veroorsaak, wat die leeftyd verminder en die koste verhoog.
Voor - operasie tjeks
Masjieninspeksie
Voordat u met 'n draadbewerking begin, is dit uiters belangrik om te verseker dat die masjien in 'n goeie werkende toestand is. Kyk na die spil vir uitloop, wat die afwyking van die as se as van sy ideale posisie is. Oormatige uitloop kan konsentrisiteit aansienlik beïnvloed. U kan 'n skakelaanwyser gebruik om die uitloop by die spilneus te meet. As die uitloop die spesifikasies van die vervaardiger oorskry, moet die spil moontlik aangepas of herstel word.
Inspekteer ook die gereedskaprewolwer of houer vir enige tekens van skade of slytasie. 'N Los of verslete werktuighouer kan veroorsaak dat die draadinstrument verkeerd in lyn gebring word, wat tot swak konsentrisiteit kan lei. Maak seker dat die werktuighouer behoorlik vasgemaak en in die rewolwer sit.
Werkstukvoorbereiding
Die werkstuk self kan ook 'n invloed op konsentrisiteit hê. Sorg eerstens dat die werkstuk behoorlik in die chuck of armatuur gesentreer is. Gebruik 'n skakelaanwyser om die konsentrisiteit van die werkstuk te kontroleer. As die werkstuk nie gesentreer is nie, pas die kakebeen of die armatuur aan om dit korrek in lyn te bring.
Dit is ook belangrik om die oppervlakafwerking van die werkstuk te kontroleer. 'N Ruwe of ongelyke oppervlak kan veroorsaak dat die draadinstrument gesels of buig, wat die konsentrisiteit beïnvloed. Voer, indien nodig, 'n voorwaardes op die werkstuk uit om 'n gladde, plat oppervlak te skep voordat u dit aan die gang sit.
Gereedskapseleksie en installasie
Die keuse van die regte werktuig

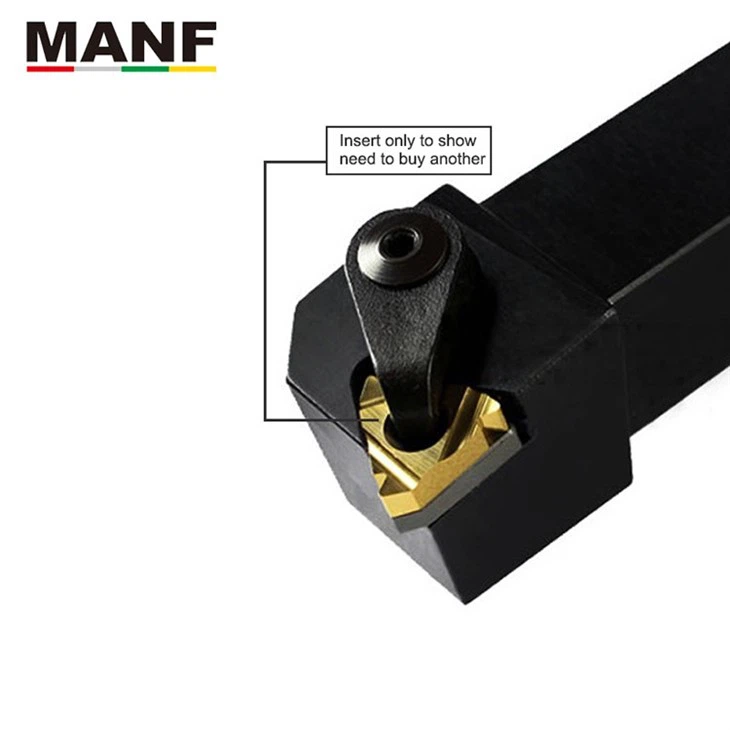

Die keuse van die toepaslike draadinstrument vir die werk is noodsaaklik om goeie konsentrisiteit te bewerkstellig. Oorweeg faktore soos die draadtipe (bv. Metriek, keiserlik), toonhoogte en deursnee. OnsSer Sel eksterne draaddraaie -houershouersis ontwerp vir eksterne draadtoepassings en bied hoë presisie en stabiliteit. Vir interne draad, dieCTTR Interne THRAYDING Draai -gereedskaphouersenCer Interne Threading Turning Toolhouersbied uitstekende prestasie en akkuraatheid.
Behoorlike gereedskapinstallasie
Maak seker dat dit korrek in die werktuighouer ingevoeg is wanneer u die draadinstrument installeer. Die snykant van die werktuig moet loodreg op die as van die werkstuk wees. Gebruik 'n gereedskap - instelmeter om te verseker dat die werktuig op die regte hoogte en hoek is. 'N Werkaangestelde werktuig kan ongelyke snykragte en swak konsentrisiteit veroorsaak.
Draai die werktuig veilig in die houer vas, maar wees versigtig om nie te veel te doen nie, want dit kan die werktuig of die houer verdraai. Volg die aanbevole wringkragwaardes van die vervaardiger vir gereedskapinstallasie.
Snyparameters
Spoed en voer
Die snysnelheid en voedingsnelheid speel 'n belangrike rol in konsentrisiteit. 'N Hoë snysnelheid kan veroorsaak dat die werktuig vinnig oorverhit en dra, terwyl 'n lae snelheid 'n swak oppervlakafwerking en 'n verminderde produktiwiteit tot gevolg kan hê. Die voedingsnelheid moet noukeurig gekies word om by die toonhoogte van die draad te pas. 'N Verkeerde voedingsnelheid kan lei tot draadvormfoute en swak konsentrisiteit.
Begin as 'n algemene reël met die aanbevole snyparameters van die vervaardiger en maak aanpassings op grond van die spesifieke materiaal-, werktuig- en masjienomstandighede. Monitor die snyproses noukeurig en kyk na tekens van werktuigdrag, geklets of swak oppervlakafwerking, en pas die parameters daarvolgens aan.
Diepte van sny
Die diepte van die sny moet noukeurig beheer word tydens die draad. As u 'n te groot diepte in 'n enkele pas neem, kan dit oormatige snykragte veroorsaak, wat kan lei tot die buiging van die werktuig en swak konsentrisiteit. Dit is dikwels beter om veelvuldige ligpas te maak om die draad geleidelik tot die gewenste diepte te sny.
Monitering en aanpassing
In - prosesmonitering
Tydens die draadbewerking is dit belangrik om die proses deurlopend te monitor. Gebruik 'n skakelaanwyser of ander meettoestelle om die konsentrisiteit van die drade te kontroleer terwyl dit gesny word. As u enige afwykings van die gewenste konsentrisiteit opmerk, stop die masjien onmiddellik en maak die nodige aanpassings.
U kan ook luister na enige abnormale geluide, soos geklets of geskree, wat probleme met konsentrisiteit of snyparameters kan aandui. As die geklets opgespoor word, probeer dan om die snysnelheid, voedingsnelheid of die diepte van die sny te verminder, of pas die werktuig se posisie of hoek aan.
Post - Operasie Inspeksie
Nadat die draadbewerking voltooi is, voer 'n deeglike inspeksie van die draaddeel uit. Gebruik 'n draadmeter om die toonhoogte en deursnee van die drade te kontroleer, en 'n mikrometer of ander meetgereedskap om die konsentrisiteit te kontroleer. As die deel nie aan die vereiste spesifikasies voldoen nie, ontleed die moontlike oorsake en maak die nodige aanpassings aan die proses vir toekomstige bedrywighede.
Konklusie
Dit is 'n ingewikkelde maar belangrike taak om konsentrisiteit te verseker wanneer u 'n draadinstrument gebruik. Deur die strategieë en beste praktyke wat in hierdie blog uiteengesit is, te volg, kan u die kwaliteit van u draadonderdele aansienlik verbeter en die risiko van duur foute verminder. As 'n verskaffer van draadgereedskap is ons daartoe verbind om hoëhaltekwaliteitsinstrumente en tegniese ondersteuning te bied om u te help om die beste resultate te behaal.
As u enige vrae het oor ons draadgereedskap of hulp nodig het om konsentrisiteit in u draadoperasies te bewerkstellig, moet u asseblief nie huiwer om ons te kontak nie. Ons is hier om u te help om u prosesse te optimaliseer en die sukses van u projekte te verseker.
Verwysings
- Machining Handbook, Industrial Press Inc.
- Tegniese dokumentasie van die draadinstrumentvervaardiger
